Énergie éolienne
Joints tournants, collecteurs tournants et système combiné
Vos avantages
Grande disponibilité de l’installation
Les joints tournants hydrauliques et collecteurs tournants de GAT permettent une orientation hydraulique et électrique des pales du rotor optimale vers le vent, même dans des conditions extrêmes.
Fiable et économique
Nos collecteurs tournants utilisant la technologie or/or éprouvée vous offrent une très bonne transmission de puissance, de signaux et de données. Contrairement à la technologie traditionnelle des balais de charbon, celle-ci ne génère presque pas de frottements. Nos joints tournants ne nécessitent aucune maintenance et sont utilisés depuis de nombreuses années onshore et offshore. Ils se distinguent par leur grande longévité et leur robustesse.
Combinaisons sans limites
GAT propose toutes les combinaisons possibles de joints tournants et collecteurs tournants. Un système de remplacement rapide nous permet d’échanger rapidement et simplement les sous-composants.
Joint tournant + collecteur tournant:
Joint tournant ROTOSTAT E + collecteur électrique tournant ROTOFLUX | |||||
---|---|---|---|---|---|
Vitesse de rotation [tr/min] | 25 | ||||
Particularités | Système fiable de collecteur électrique tournant et de joint tournant issu d’un seul et même fournisseur |
Joint tournant ROTOSTAT E | |||||
---|---|---|---|---|---|
Système d’étanchéité | Joint à écartement radial | ||||
Nombre de canaux | 2 | ||||
Médium | Huile hydraulique | ||||
Pression [bar] | 220 |
Collecteur électrique tournant ROTOFLUX | |||||
---|---|---|---|---|---|
Système de transmission | or/or | ||||
Nombre de voies | 5 | 6 | 7 | ||
Médium | Puissance | Interbus | Ethernet | ||
Transmission | 230 VCA/10 A | 2 Mbit/s | 100 Mbit/s |
Collecteurs tournants + joint tournant optique:
Collecteurs électriques tournants ROTOFLUX + joint tournant optique ROTORAY | |||||
---|---|---|---|---|---|
Vitesse de rotation [tr/min] | 13 | ||||
Particularités | Transmission de données à haut débit jusqu’à 30 Gbit/s grâce à un module à fibre optique intégré |
Collecteurs électriques tournants ROTOFLUX | |||||
---|---|---|---|---|---|
Système de transmission | or/or | ||||
Nombre de voies | 15 | 19 | 5 | 7 | |
Médium | Puissance | Signaux | Bus CAN | Ethernet | |
Transmission | 400 VCA/164 A | 24 VCA/2 A | 1 Mbit/s | 100 Mbit/s |
Joint tournant optique ROTORAY | |||||
---|---|---|---|---|---|
Système de transmission | Fibre optique | ||||
Nombre de voies | 1 | ||||
Médium | Signal par fibre optique | ||||
Transmission | 30 Gbit/s |
Collecteur tournant:
Collecteur électrique tournant ROTOFLUX | |||||
---|---|---|---|---|---|
Vitesse de rotation [tr/min] | 25 | ||||
Système de transmission | or/or | ||||
Particularités | Avec kit de montage pour simplifier la tâche, le tout d’un seul et même fournisseur | ||||
Nombre de voies | 12 | 5 | 7 | 9 | 5 |
Médium | Puissance | Signaux | Ethernet | Interbus | Bus CAN |
Transmission | 400 VCA/100 A | 24 VCC/10 A | 100 Mbit/s | 2 Mbit/s | 1 Mbit/s |

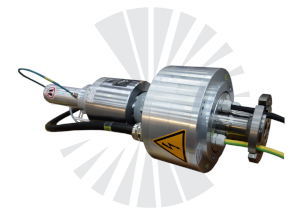

Unité combinée dégivrage/antigivrage:
Combinaison d’un collecteur de dégivrage + d’un joint tournant hydraulique + d’un collecteur de signalisation | |||||
---|---|---|---|---|---|
Vitesse de rotation [tr/min] | 25 | ||||
Particularités | Pour les conditions climatiques froides |
Collecteur de dégivrage/antigivrage ROTOFLUX | |||||
---|---|---|---|---|---|
Système de transmission | Or/or | ||||
Nombre de voies | 4 | ||||
Médium | Puissance | ||||
Transmission | 690 VAC/100 A |
Joint tournant ROTOSTAT E | |||||
---|---|---|---|---|---|
Système d’étanchéité | Joint à écartement radial | ||||
Nombre de canaux | 2 | ||||
Médium | Huile hydraulique | ||||
Pression [bar] | 245 |
Collecteur de signaux ROTOFLUX | |||||
---|---|---|---|---|---|
Système de transmission | Or/or | ||||
Nombre de voies | 17 | ||||
Médium | Puissance | CAN Bus | Ethernet | ||
Transmission | 230 VAC/5 A | 1 Mbit/s | 100 Mbit/s |
