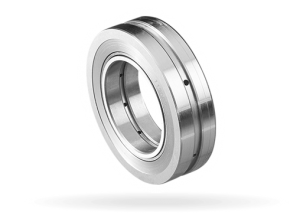

Junta rotativa GAT ROTODISK SW
Junta rotativa con junta deslizante axial
Sus beneficios con la junta rotativa GAT ROTODISK SW
Instalación sencilla en espacios reducidos
GAT ROTODISK SW se ha desarrollado especialmente para el suministro de refrigerante radial en cabezales de fresadoras. Gracias a su diseño extremadamente compacto de cartucho, esta junta rotativa radial de un canal se puede instalar en cualquier espacio por reducido que sea.
Vida de servicio superior a la media
Los elementos de sellado descargados hidrostáticamente y fabricados en resistentes materiales de baja fricción minimizan el par de fricción y garantizan una vida de servicio muy larga.
Adecuada para todo tipo de medios
GAT ROTODISK SW se suministra en variantes ajustadas específicamente, también como junta rotativa completa para aplicaciones multicanal y todo tipo de medios.
Datos técnicos
Medios | Emulsión, aire, aceite, mezcla de aceite-aire, agua, grasa |
Nº de canales máx. | 10 |
Presión máx. [bar] | 250 |
Velocidad de rotación máx. [rpm] | 10.000 |
GAT ROTODISK SW-STD
Versión estándar para emulsión, máx. 6.000 rpm, 1 canal
GAT ROTODISK SW-HM
Versión en metal templado para emulsión, aceite con una mayor proporción de partículas abrasivas hasta máx. 10.000 rpm, 1 canal
GAT ROTODISK SW-L
Versión para aire, máx. 4.000 rpm, 1 canal
GAT ROTODISK SW multicanal
Diseño constructivo apilado, junta rotativa completa para distintos medios, máx.4 canales
GAT ROTODISK SW-HP
Especial para grasa, presiones hasta 250 bar, máx.4 canales
Rotary Unions:
ROTOKOMBI SW25 L1W2X1 + S0
Juntas rotativas GAT ROTODISK SW/GAT ROTODISK S
Velocidad [rpm] | 6,000 | |||
Sistema de sellado | Sello mecánico axial | |||
Destacados | Diseño extremadamente compacto, transferencia simultánea de diferentes soportes | |||
Número de canales | 1 | 2 | 1 | 1 |
Medio | Aire | Agua | Aceite hidráulico | Emulsión |
Presión [bar] | 10 | 20 | 20 | 120 |
Junta rotativa + Anillo rozante:
ROTOKOMBI SW275 W2-1+ESW 450/4
Junta rotativa GAT ROTODISK SW + Anillo rozante ROTOFLUX
Junta rotativa GAT ROTODISK SW
Anillo rozante ROTOFLUX
Velocidad [rpm] | 60 | |||
Destacados | Sistema compacto de transmisión rotativa con diseño de eje hueco |
Sistema de sellado | Sello mecánico axial | |||
Número de canales | 2 | |||
Medio | Agua | |||
Presión [bar] | 6 |
Sistema de transmisión | Oro / oro | |||
Número de canales | 4 | |||
Medio | Potencia | |||
Transmisión | 400 VAC/25 A |
