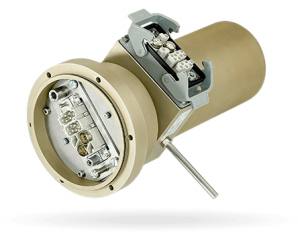

Anillo rozante ROTOFLUX
Anillo rozante de contacto en la acreditada tecnología oro/oro
Sus beneficios con el anillo rozante ROTOFLUX
Para la transmisión segura de datos
La acreditada tecnología oro/oro de GAT convierte a los anillos rozantes ROTOFLUX en el aliado fiable para la transmisión segura de potencia, señales y datos. Tanto para la comunicación con sistemas de bus de campo y Ethernet, como para señales analógicas de medición de alta precisión.
Bajo mantenimiento y larga vida de servicio
La combinación de alambre para muelles de oro y pistas de deslizamiento doradas garantiza una vida de servicio imbatible que requiere poco mantenimiento a la vez que ofrece una alta calidad de señal uniforme a lo largo de toda la vida de servicio. La robusta carcasa en acero inoxidable o aluminio garantiza el funcionamiento incluso en condiciones extremas.
Diseñado para soluciones específicas
Gracias a su modularidad, la serie ROTOFLUX se puede adaptar sin problemas a sus requisitos específicos. La serie ROTOFLUX se ofrece en dos variantes, la versión ESR para montaje axial y la ESW con paso interior libre.
Datos técnicos
Tipo de transmisión | Corriente de potencia, señales analógicas, datos digitales |
Nº máx. de polos | 150 |
Tasa de transmisión máx. [Mbit/s] | 100 |
Velocidad de rotación máx. [rpm] | 500 |
Conexión neumática máx. (opcional) | G 1″ |
Presión neumática máx. [bar] | 10 |
Slip Ring:
Velocidad [rpm] | 25 | ||||
Sistema de transmisión | Oro / oro | ||||
Destacados | Ajustado a la situación de la instalación para facilitar el montaje, todas las piezas coinciden | ||||
Número de canales | 12 | 5 | 7 | 9 | 5 |
Medio | Power | Signals | Ethernet | Interbus | CAN Bus |
Transmisión | 400 VAC/100 A | 24 VDC/10 A | 100 Mbit/s | 2 Mbit/s | 1 Mbit/s |
Velocidad [rpm] | Funcionamiento cíclico | ||||
Sistema de transmisión | Oro / oro | ||||
Destacados | Anillo rozante compacto de eje hueco con paso de aire integrado | ||||
Número de canales | 9 | 1 | |||
Medo | Potencia | Air | |||
Transmisión | 460 VAC/30 A | 10 bar |
Anillos rozantes + Juntas rotativas:
Velocidad [rpm] | 10 | ||||
Destacados | Sistema de anillo deslizante y junta rotativa de bajo mantenimiento y sin espacios muertos |
Sistema de transmisión | Oro / oro | ||||
Número de canales | 24 | 35 | 3 | 3 | 5 |
Medio | Potencia | Señales | CAN Bus | Profibus | Profinet |
Transmisión | 460 VAC/70 A | 30 VDC/20 A | 1 Mbit/s | 12 Mbit/s | 100 Mbit/s |
Sistema de sellado | Sello mecánico axial | ||||
Número de canales | 2 | ||||
Medio | Agua | ||||
Presión [bar] | 6 |
Sistema de sellado | Sello de separación radial | ||||
Número de canales | 1 | ||||
Medio | Aire | ||||
Presión [bar] | 80 |
