Werkzeugmaschinen
Drehdurchführungen, Schleifringe und Kombinationen
Ihre Vorteile
Kompromisslos zuverlässig
Extrem kompakte Bauform von Drehdurchführungen und Schleifringen. Geeignet für unterschiedlichste Medien, Durchflussmengen, Drücke und elektrischen Strömen. Auf Werkzeugmaschinen mit GAT Produkten ist Verlass.
Optimal auf Ihre Prozesse abgestimmt
Ob axiale Gleitringdichtungen, berührungslose Spaltdichtungs-Technik oder Elastomerdichtungen. Ob Einzellösungen oder Komplettsysteme. GAT bietet Ihnen eine leistungsstarke Übertragungstechnik – perfekt abgestimmt auf Ihre Anforderungen.
Lösungen, die sich bewähren
Mit GAT läuft Ihre Produktion wie geplant, weil die Kühlmittelzuführung jederzeit zuverlässig funktioniert. GAT Produkte werden durch unsere Produktspezialisten permanent weiterentwickelt und bieten Ihnen Technik auf dem neuesten Stand.
- Innere Kühlmittelzufuhr (IKZ) durch die Spindel
- Kühlmittelversorgung für angetriebene Werkzeugköpfe
- Hydraulische Spannfutterbetätigung
- Medienzuführung für Rundtische, Schwenkspindeln
Einsatzfälle
Drehdurchführungen:
GAT ROTODISK S1-AK
Drehdurchführung GAT ROTODISK S | ||||
---|---|---|---|---|
Drehzahl [min-1] | 20.000 | |||
Dichtsystem | Axiale Gleitringdichtung | |||
Besonderheiten | Geeignet für den Betrieb mit bis zu 3 Medien | |||
Anzahl Kanäle | 1 | |||
Medium | Emulsion | Luft | Öl-Luft-Gemisch | |
Druck [bar] | 80 | 10 | 10 |
ROTOKOMBI SW25 L1W2X1 + S0
Drehdurchführungen GAT ROTODISK SW/GAT ROTODISK S | ||||
---|---|---|---|---|
Drehzahl [min-1] | 6.000 | |||
Besonderheiten | Extrem kompakte Bauweise, gleichzeitiger Betrieb verschiedener Medien |
Drehdurchführung GAT ROTODISK SW | ||||
---|---|---|---|---|
Dichtsystem | Axiale Gleitringdichtung | |||
Anzahl Kanäle | 1 | 2 | 1 | |
Medium | Luft | Wasser | Hydrauliköl | |
Druck [bar] | 10 | 20 | 20 |
Drehdurchführung GAT ROTODISK S | ||||
---|---|---|---|---|
Dichtsystem | Axiale Gleitringdichtung | |||
Anzahl Kanäle | 1 | |||
Medium | Emulsion | |||
Druck [bar] | 120 |

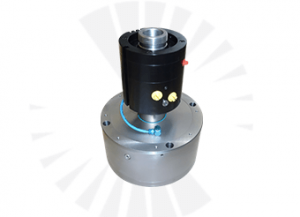

ROTOSTAT M65 EX2-L1-1
Drehdurchführung ROTOSTAT E | ||||
---|---|---|---|---|
Drehzahl [min-1] | 500 | |||
Besonderheiten | Lange Lebensdauer dank Einsatz unseres berührungslosen Dichtsystems | |||
Anzahl Kanäle | 2 | 1 | ||
Medium | Hydrauliköl | Luft | ||
Druck [bar] | 5 | 2,5 |
Schleifring:
ROTOFLUX ESW 140/10/09
Schleifring ROTOFLUX | ||||
---|---|---|---|---|
Drehzahl [min-1] | Taktbetrieb | |||
Übertragungssystem | Gold/Gold | |||
Besonderheiten | Kompakter Hohlwellenschleifring mit integriertem Luftkanal | |||
Anzahl Wege | 9 | 1 | ||
Medium | Leistung | Luft | ||
Übertragung | 460 VAC/30 A | 5 bar |
Drehdurchführung + Schleifring:
ROTOKOMBI SW 35 L3X2-1 + ESR 110/31-MB37
Drehdurchführung GAT ROTODISK SW + Schleifring ROTOFLUX | ||||
---|---|---|---|---|
Drehzahl [min-1] | 400 | |||
Besonderheiten | Extrem kompaktes Drehübertragungssystem für Luft, Öl, Leistungsstrom und Signale |
Drehdurchführung GAT ROTODISK SW | ||||
---|---|---|---|---|
Dichtsystem | Axiale Gleitringdichtung | |||
Anzahl Kanäle | 1 | 2 | 1 | 1 |
Medium | Luft | Hydrauliköl | ||
Druck [bar] | 6,5 | 3 | 6 | 4 |
Schleifring ROTOFLUX | ||||
---|---|---|---|---|
Übertragungssystem | Gold/Gold | |||
Anzahl Wege | 13 | 18 | ||
Medium | Leistung | Signale | ||
Übertragung | 400 VAC / 10 A | 30 VDC / 1 A |
